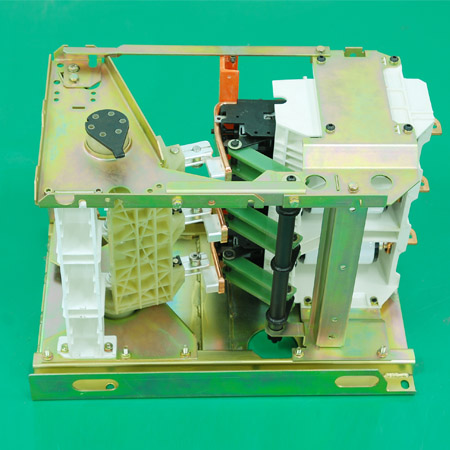

ZN□-12/T630-20型戶內高壓真空斷路器
概述
ZN□-12/T630-20型戶內高壓真空斷路 器是三相交流50HZ，額定電壓為12KV的戶內 充SF6氣體的環網柜裝置中，可供城網供電系 統及變電站作保護和控制設備之用，并適用于 頻繁操作的場所。
此斷路器采用低觸頭壓力的真空滅弧室的 最先進技術，斷路器具有體積小、重量輕、結 構緊湊、3萬次長壽命及免維護等特點。
- 產品型號： ZN□-12/T630-20
- 所屬分類： 高壓開關元件
產品詳情
| 序號 | 名稱 | 單位 | 數據 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定絕緣水平 | 1min工頻耐壓 | 相間及相對地 | 42 | |
| 隔離斷口 | 48 | ||||
| 額定雷電沖擊耐壓 | 相間及相對地 | 75 | |||
| 隔離斷口 | 85 | ||||
| 3 | 額定電流 | A | 630 | ||
| 4 | 額定短路開斷電流 | kV | 20 | ||
| 5 | 額定短路關合電流（峰值） | 50 | |||
| 6 | 額定短時耐受電流 | 20 | |||
| 7 | 額定峰值耐受電流 | 50 | |||
| 8 | 額定短路開斷電流開斷次數 | 次 | 30 | ||
| 9 | 額定短路持續時間 | S | 4 | ||
| 10 | 額定操作順序 | O-0.3s-CO-180s-CO | |||
| 11 | 機械壽命 | 次 | 30000 | ||
| 12 | 額定電纜棄電開斷電流 | A | 25 | ||
| 13 | 外形尺寸 | mm | 400*320*370 | ||
| 14 | 重量 | kg | 23 | ||
