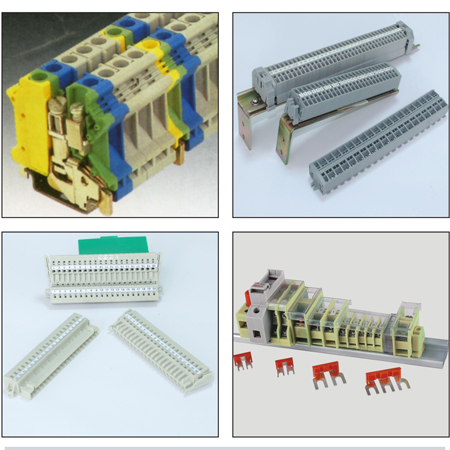

YAOHUA 系列接線端子排
概述
在電氣連接技術領域中存在著形式各 異的各種導線連接構件。對于接線技術的 正確選擇主要取決于實際運用的需要和使 用條件的影響。接線端子筒式和板式螺釘 壓接導線的方式，如今是全世界應用最為 廣泛的接線技術。寧波耀華電器廠積十余年的生產經營 和質量管理經驗，廣泛征求各行各業的用 戶意見，在引進國外最新技術產品的基礎 上，采用進口原材料，結合先進的工藝條 件,滿足用戶的配套需要，先后開發的數個 系列的接線端子產品，其各項技術指標均 領先于國內的同類產品，在市場上創立了 自己的品牌“YAOWA”。
- 產品型號：
- 所屬分類： 接線端子
技術說明

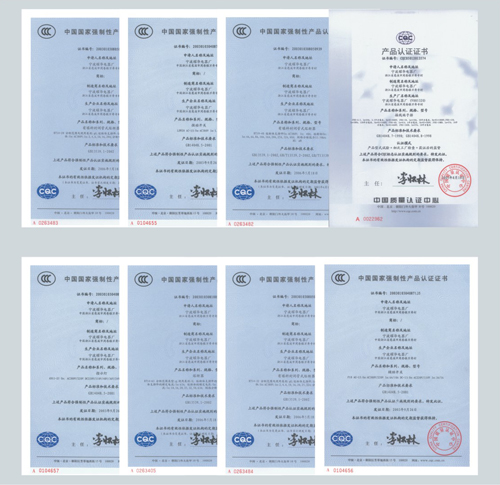

“YAOWA”系列接線端子排適用于交流50Hz (或60Hz），額定電壓至1000V或直流至440V的電路中作截面0.75~240mm2 圓銅導線的連接之用。所有系列產品通過中國電控配電質量檢測中心的型式試驗，均符合 GB 14048.7《低壓開關設備和控制設備 輔助電器 第1部分銅導體的接線端子排》的規定要求。并獲得天津電氣傳動設計研究所頒發的《產品型號使用證書》。其中JYH1系列接線端子排還通過了 IEC60947-7-1/EN60947-7-1標準規定的各項試驗，獲得歐盟CE證書和中國質量認證中心頒發ＣＱＣ自愿認證證書 。

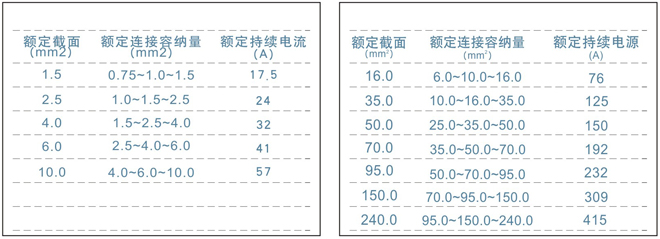

額定截面/額定連接容納量
材料特性
聚酰胺PA(尼龍)66是制造電器元件常用的絕緣材料。其具有良好的電氣及機械性能,且韌性好不易斷裂;耀華電氣使用的PA66阻燃性能達UL94-Vo級。
紫銅作為導電材料具有優越的電性能和機械性能。表面鍍覆錫-鉛合金，以保證良好的接觸性能及較小的接觸電阻，還具有良好的防腐性能。
鋼件經過鍍鋅處理及弱酸鈍化，對金屬表面的保護可以達到很高的要求。在各種環境條件下的長久露天試驗中均無銹蝕現象。
試驗項目
1、一般檢查(外觀、尺寸、電氣間隙爬 電距離、標志)
2、絕緣件性能要求
2.1、CTI≥175
2.2、著火危險試驗，灼熱 法，能承受 960℃，30S內熄滅
2.3、耐潮濕試驗（高溫40℃，低溫25 ℃）6d 3.驗證機械特征；
3.1、接線端子排安裝在支架上的試驗；
3.2、接線端子的機械強度試驗；
3.3、導線接到接線端子上的試驗；
3.4、額定截面積試驗；
3.5、彎曲試驗；
3.6、拉出試驗；
4、 驗證電氣特征；
4.1、介電試驗；
4.2、驗試電壓降（試驗前＜3.2mV， 試驗后＜4.8mV)；
4.3、溫升試驗(＜45K) ；
4.4、短時耐受電流試驗(120A/1mm2)；

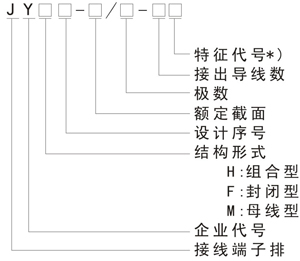

產品型號及其含義
接線端子/接線端子排附件特征代號：
| 名稱 | 基型 | 聯絡型 | 試驗型 | 開關型 | 接地型 | 雙層型 | 特殊型 | 熔斷器型 | 標記型 |
| 特征代號 | -- | L | S | K | JD | --/2 | T | RD | B |
| 端板 | 分組隔板 | 隔片 |
| G(D) | GF | GP |
| 名稱 | 中心聯絡件 | 中心短接件 | 邊插聯絡件 | 跨接聯絡件 | 開關聯絡件 | 測試插座 | 試驗插頭 | 警示牌 | 標記牌 | 終端固定件 |
| 特征代號 | ZL | DL | BL | KL | HL | CZ | ST | JS | BP(ZB) | ZG |
