JYH1（UK）系列組合型接線端子排

　　產品設計新穎，結構合理，其定位座部分的特殊設計，能方便而快速將每一位端子既可安裝在TH35/7.5型，也可安裝在G32型安裝軌上；封閉型的螺釘引導孔，既能方便普通螺釘絲刀的操作，又可防止螺釘旋松后跌落機外；通過接入端子中央的中心聯絡件或插入接線孔的邊插聯絡件可實現端子間的電位分配；頂部兩端采用白色標記系統，以實現統一標識；對于多個截面等級的端子配備有通用的附件，如：端板、分組隔板、絕緣隔片等；絕緣外殼的材料采用機械強度高，電氣性能好，彈性極佳 的進口工程塑料--聚酰胺（尼龍）66。
　　由于基型 接線端子的規格從2.5mm2 至16Bmm2 的外形輪廓均相同，所以端板、分組隔析和絕緣隔片等附件都能通用。除此之外，相同厚度的端子雖不同品種，但標記條、中心聯絡件、邊插聯絡件和跨接聯絡件等附件亦能通用。


基型接線端子		大電流接線端子		接地型接線端子		特殊型接線端子
適用于一般電氣線路的連接。根據所需連接的導線橫截面（最大可達35mm2）可選擇不同規格的端子，以節省空間和使用成本。		在結構的設計上保證了大截面（最大可達240mm2）導線的可靠連接； 棱形插入式壓線使導線連接點對中； 壓線框的內底面帶有槽紋，以確保接線后接觸表面具有低值過渡電阻；利用彈性元件實現螺釘的自鎖。		主要用于接地功能；也可用于接零功能。具有相應規格接線端子的電流承受能力。其技術要求如：低接觸電阻；防腐蝕連接點；黃綠標志和注冊的電路識別，均能滿足相應標準的有關規定。		是為了將兩根或更多的導線接到一個端子上以解決線路中的"電位分配"問題；尤其是當所接導線的類型和截面尺寸差別很大時更為適用。
雙層型接線端子		開關型接線端子		熔斷器型接線端子		試驗型接線端子
具有基型接線端子在相同的空間位置上兩倍的接線容量，其上下兩層在設計上錯開了2.5mm 的空間，不僅在視覺上條理分明，同時在上層接滿線的情況下，螺絲刀也能在下層區域內很方便的接線作業，且上下層標識清晰。		采用刀閘形式進行線路的通斷操作，其功能同樣具有試驗型端子的功能。其接觸電阻小，而載流量可達16A，閘刀鈕以鮮橙色標志清晰醒目。		設計特點是采用分斷旋臂（或螺絲帽）接入G型熔絲管，操作十分方便，絕緣外殼采用全封閉式，安全可靠。帶發光二極管LED顯示的端子會給出保險絲的通斷信號。		起開關作用的可滑動金屬件能通過端子壓線框所能承受的最大工作電流。切換時用螺絲刀旋松螺釘后移動滑塊，則開關位置清晰可見，其兩端設有測試插座，與相應的試驗插頭可形成測試連接，測量電流時可不中斷操作。

　　配套附件

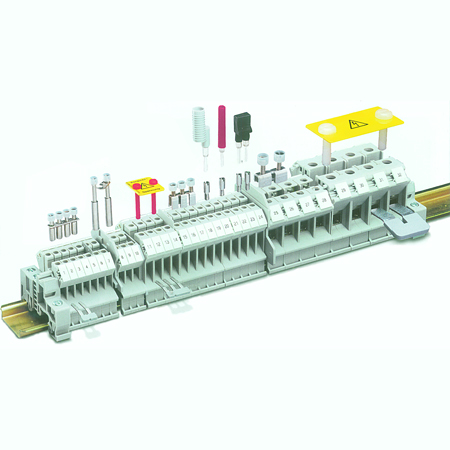

　　JYH1系列組合型接線端子排具有品種齊全的配套附件。通過方便地使用體積小，容易安裝的附件，使用該系列產品對于所有的接線意圖和滿足各種電路要求的愿望都能以既節省安裝空間又便于實際操作的方式得以實現，除了圖示的各類典型附件的使用方法和實施功能外，在產品介紹中出現的其它附件均有其獨特的優點。
　　各類附件在結構的設計上充分考慮了各種電路的需求和使用的方便及安全性，當在一個很薄的端子上要實現兩個以上功能時必有幾個附件配用后能夠圓滿實現，各類附件的導電部分均由電解銅或特殊銅合金制成，而手工操作部分均由塑料絕緣層加以保護，且以各種顏色以示區別和予以警示。


中心聯絡件 用于連接相鄰端子形成聯絡端子組，每10作為一組，可任意分割；亦可加裝短接片實現10位以上的聯絡組合；用帶絕緣套的螺釘與端子導電片緊固連接。		邊插聯絡件 在端子中央為滿足其它功能而無法中心聯絡時而采用接線孔連接形成聯絡端子組的方式。但注意因導線須壓在導電片的下面而使連接空間減少了一個導線截面的等級。每組10位可任意分開，背部有塑料絕緣層以防電擊。		跨接聯絡件 用于端子中央任意跨越聯絡不相鄰的端子形式成跨接聯絡端子組。聯絡點采用銅制導電塊（管）實現在聯絡片和端子導電件間的電氣連接，并用帶絕緣套的螺釘使之緊固。		分組隔板 用于各端子組的分隔，具分組視覺和電氣隔離的雙重效果。
安裝軌（詳見P24）終端固定件 適用于TH35/7.5 型和G 32型標準安裝軌，起端子排兩端的定位作用。		試驗插頭 由Φ2.3和 2.4兩個規格和與之相對應的（裝在端子導電件中心螺孔上）測試插座形成的測試連接，可檢測接線端子排在運行時的各類電氣參數。試驗插頭手柄有八種顏色可供選用。		標記條 主要用于標識各端子在接線端子排中的順序位置或對應電路中導線連接點的標志。每條10位，能橫（豎）向打印數碼和字母或其它標識內容，可在端子組裝成排后快速安裝在上部兩端的標記槽內。		絕緣隔片 用于相鄰聯絡端子組的分組和電氣隔離。所有聯絡端子組的兩端必須加裝絕緣隔片，可在接線端子組裝后再插入，不會影響整體空間。
