YZF19系列轉換式延時真空輔助開關
概述YZF19 系列轉換式延時真空輔助開關是為解決國內高壓隔離開關等電器配用的機械摩擦接觸式輔助開關，普遍存在的接點接觸不可靠、環境適應性差、防護等級低及使用壽命短等問題，設計開發的具有當今先進水平的同類產品。該產品適用于交流50Hz、額定工作電壓至380V、直流電壓至220V電路中作控制各類高壓開關操動機構的合閘、分閘、連鎖、信號回路等二次回路之用。廣泛應用于各類繼電器切換回路和信號采集回路及真空斷路器、隔離開關和各類高壓開關柜以及各種彈簧操動機構；亦可作為一般電氣控制設備作轉換開關、組合開關使用。
- 產品型號：
- 所屬分類： 輔助開關

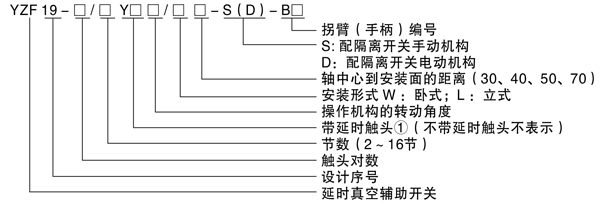

產品型號及其含義：
注①：帶延時觸頭時，每節只有 1個。Y1：1 個延時觸頭；Y2：2 個延時觸頭；Y4：4 個延時觸頭。
正常工作條件：
1. 周圍環境溫度不高于 +50℃，不低于 -40℃。
2. 安裝地點的海拔高度不超過 3000 m。
3. 安裝地點的空氣相對濕度：日平均不大于 95%，月平均不大于 90%。
4. 無火災、爆炸威脅以及無腐蝕金屬、破壞絕緣的有害氣體及導電塵埃的場所。
5. 振動加速度不超過 2g，耐沖擊 10g。
6. 外殼防護等級，IP55。
結構特點：
YZF19 系列轉換式延時真空輔助開關為旋轉式開關結構，由多個結構相同的單元組合而成。絕緣基座采用高強度工程塑料注塑成型，具有較高的耐熱性能和絕緣性能；電氣連接采用永久磁鐵產生的磁場帶動真空干簧管中觸點實現接通和分斷；觸點工作在真空或惰性氣體介質中，在多粉塵、潮濕及腐蝕性環境中，也不會產生電弧，能確保良好的電接觸性能；電接觸部件被密封成一個整體，以增強分斷的可靠性；運動部件的轉盤安裝永久磁鐵置于定盤中，不與定盤產生摩擦使轉盤轉動輕盈靈活，不致季節卡死。具有體積小、結構簡單、環境適應性強、接觸可靠、開斷電流大、絕緣性能好及使用壽命長等特點。
工作原理：
YZF19 系列轉換式延時真空輔助開關為直接帶動式旋轉結構，通過外力帶動輔助開關的速動機構，當主軸旋轉由起始位置的 0° 轉到75°時，在儲能彈簧的作用下主動片退出定位槽并帶動從動片快速轉動，并可靠地停留在90°的終止位置，以實現靜、動觸點的接通或分斷，從而控制電氣回路。

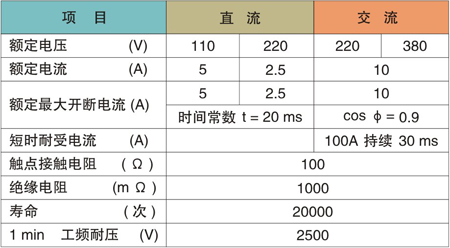

主要技術參數：
接線端子的標志：

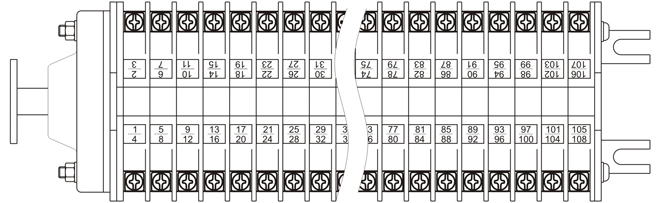

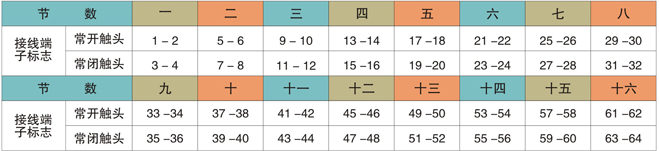

YZF19 系列轉換式延時真空輔助開關的接線端子的標志如下表、圖所示：
