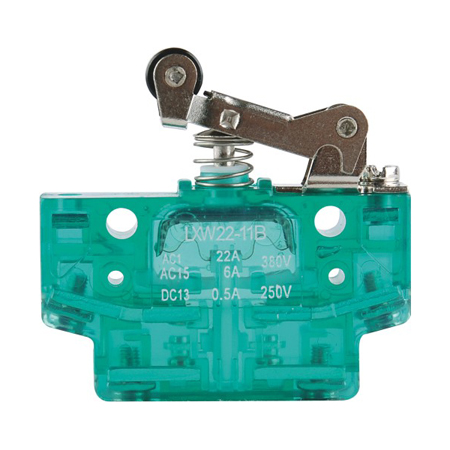

LXW22系列微動行程開關

適用范圍
　　LXW22系列微動（行程）開關適用于額定工作電壓 AC 380V及直流電壓220V，額定工作電流或功率 AC-12 22A，AC-15 6A，DC-12 5A，DC-13 1.1A的控制電路或輔助電路中。轉換觸點同時使用時，建議接于同相位回路。該產品廣泛應用于家用電器、機械、電氣等電路中，作為電磁鐵或感性負載的控制。

結構特點
　　開關內部具有一組雙斷點觸頭，外殼無特殊保護和自動復位的結構型式。觸頭采用銀基合金，接線端子為螺釘接線端子。帶有磁吹滅弧裝置，能分斷直流大電流回路。

技術參數
額定絕緣電壓：AC 380V
額定工作電壓：AC 380V、DC 250V
額定工作電流或功率：AC-12 22A、AC-15 6A、 DC-12 5A、DC-13 1.1A
接觸電阻：≤30 mΩ
工頻耐壓：2500VAC
壽 命：機械 100萬次以上　電氣 AC-12 10萬次以上　AC-15 3萬次以上　DC-12 10萬次以上　DC-13 3萬次以上

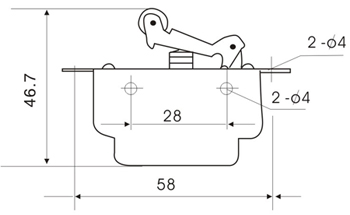

外形及安裝尺寸

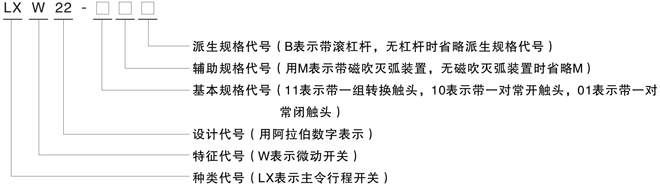

產品型號及其含義
