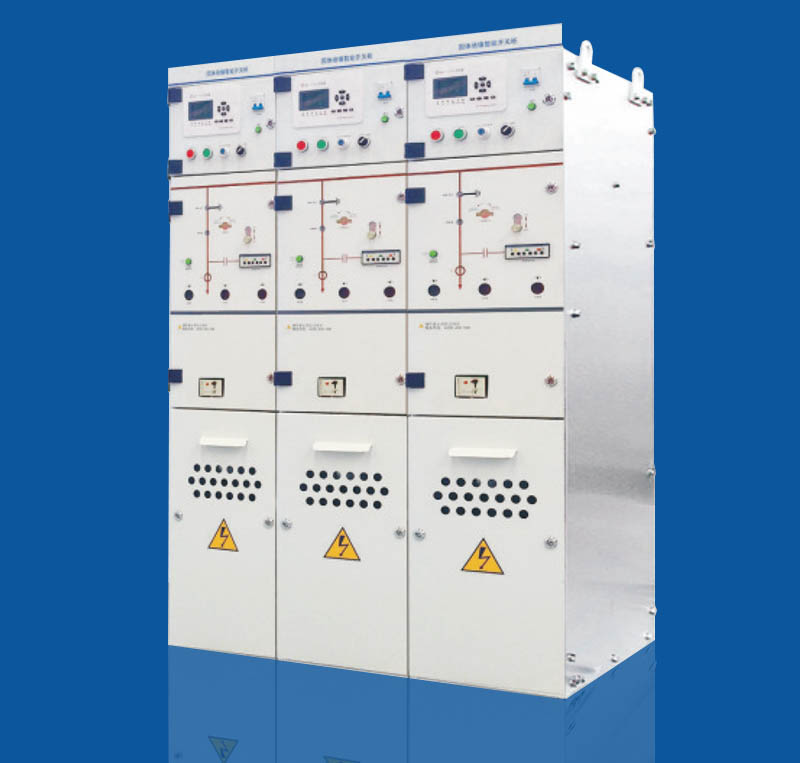

ESRB-12系列智能固體絕緣環網開關柜

產品概述

ESRB-12系列智能緊湊固體絕緣開關設備是本公司根據智能電網發展需求，采用“智能、環保、安全、免維護”的設計理念，研制生產的擁有自主知識產權、國內首創的智能真空開關設備，其集測量、控制、保護、通訊等功能于一體，智能化程度高。本系列產品適用于12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程，是保證電網安全、可靠、經濟、高效運行的首選設備。

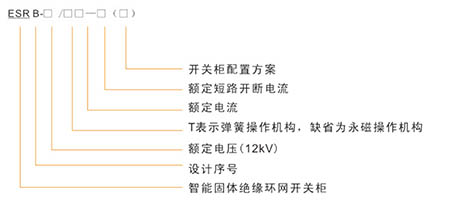

型號說明

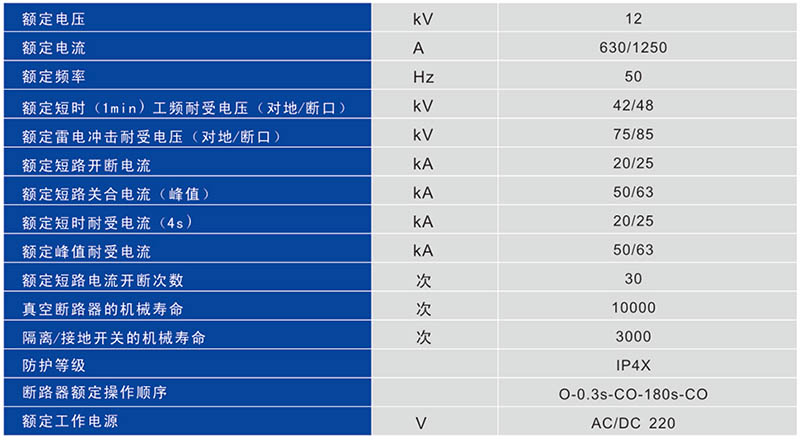

主要技術參數

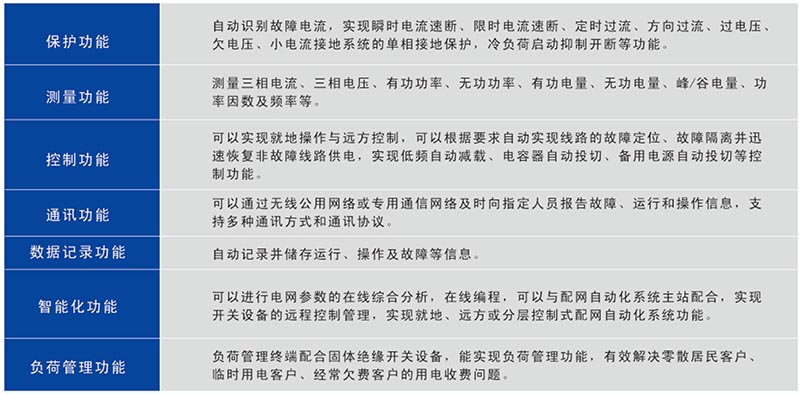

主要功能

主要特點

■ 真空滅弧，固體絕緣，無SF。，無環境污染，無爆炸和氣體泄漏的可能，符合環保要求。
■ 可根據用戶習慣和實際需求選用永磁操作機構或者彈簧操作機構。
■ 隔離、接地開關與斷路器一體化設計，結構緊湊并具有完善可靠的機械和電氣聯鎖設計方案，能有效地防止誤操作。
■ 斷路器具有快速分斷能力，可以快速隔離故障線路，能有效地避免越級跳閘的問題。
■ 無需增加配置即可實現對小電流接地系統單相接地故障的在線判斷，并按照整定值給出告警或跳閘動作。
■ 采用單相絕緣的固體絕緣為主絕緣，最大限度的降低了內部燃弧的風險。
■ 模塊化設計，結構緊湊、體積小、重量輕、安裝方便。
■ 隔離、接地開關斷口可視，符合安全標準。
■ 自動識別供電模式，可靈活實現雙電源自動投切，提高供電可靠性。
■ 通訊方式靈活，支持GSM短消息，支持GPRS、CDMA通用無線業務，支持光纖、雙絞線、無線、載波等多種通訊方式，支持多種通訊協議。
■ 控制系統操作界面友好、全中文系統，參數設置方便、快捷。

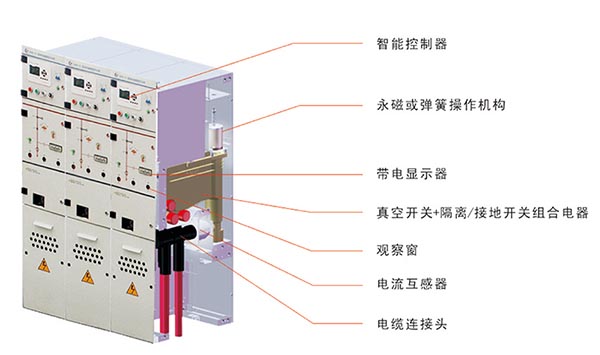

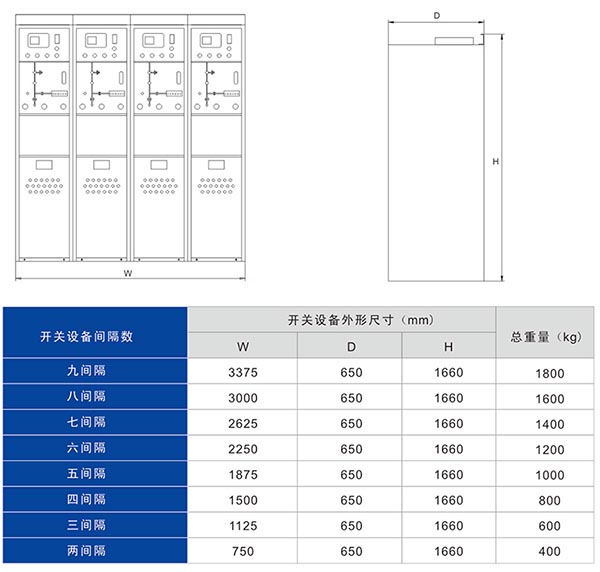

ESRB-12型固體柜組成、外形及安裝尺寸圖
