YBX布線系統

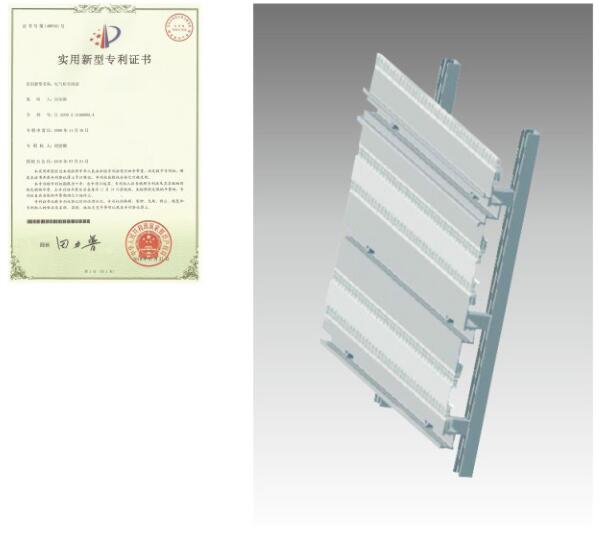

YBX布線系統適用于各類電氣控制（箱）柜，由安裝導軌、安裝支架和安裝板組成模塊化的框架，通過不同規格安裝板的組合，能將各類控制元器件簡單而方便地按不同的設計要求組裝在一起；并能將傳統的控制柜中的布線系統通過YBX的布線工藝集成在布線框架上；以產生緊密的系統結構，足夠的生產備用空間及減小控制柜尺寸的效果。

YBX布線系統很好地利用了控制柜的深度，并設有一個布線層，因此節省了表面面積，從而使整個控制柜的尺寸減少。這種多層安裝，整個操作層面的結構大大地提高了控制柜的成本效益，減少了整個控制柜的體積，縮短了布線時間以及材料得到了高效地利用。

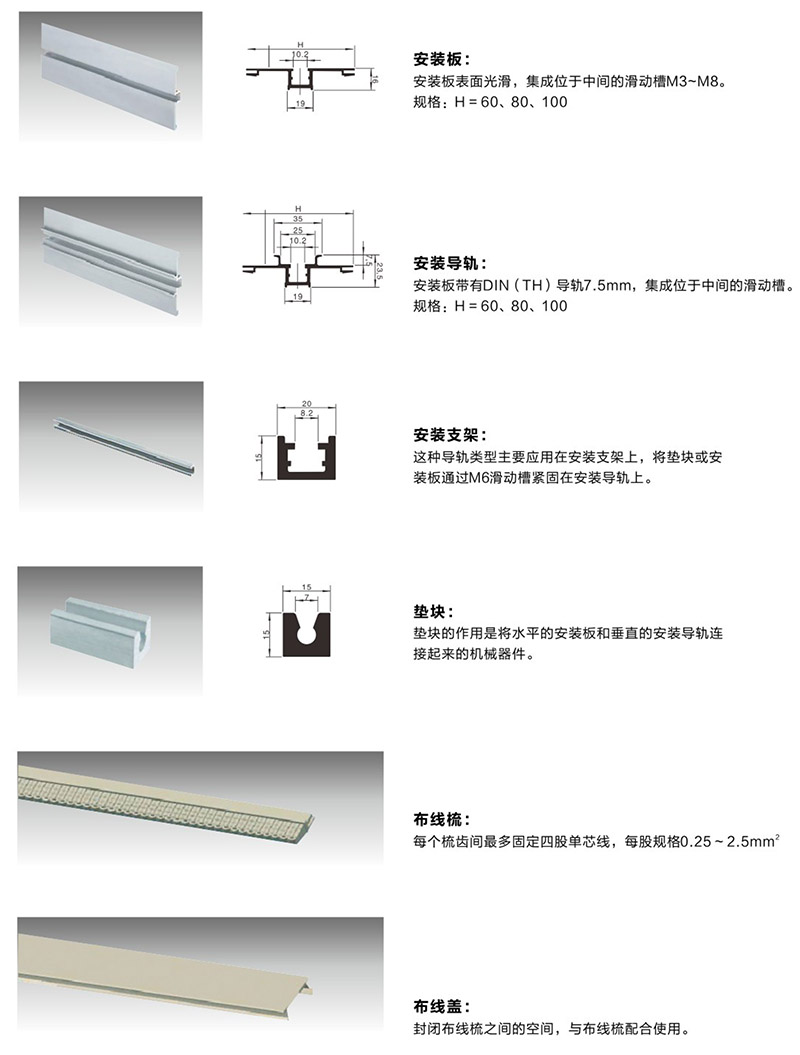

安裝支架是將安裝板和安裝導軌連起來的元件，由此可以在框架背面產生一個布線層。

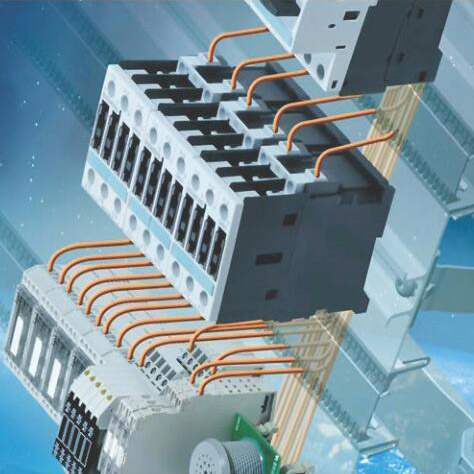

YBX布線系統通過使用帶有滑動槽的安裝板，可以很好的和經濟的將元器件安裝于控制柜中；因元器件安裝層和布線層分開，使背部的走線空間增大，空氣可以暢通無阻地循環在模塊和布線中，帶走工作時產生的熱量。

布線簡單且容易追蹤，節約了電氣控制柜30%的空間，省時、省費用50%，檢修十分方便。

YBX安裝支架

◆組成最小、最輕的YBX布線系統

◆適用于中、小型的控制箱

◆要求控制柜深度小

◆超輕設計，卻有最大的穩定性

◆方便的前布線和前安裝元器件方式

◆最經濟和緊湊的解決方案
